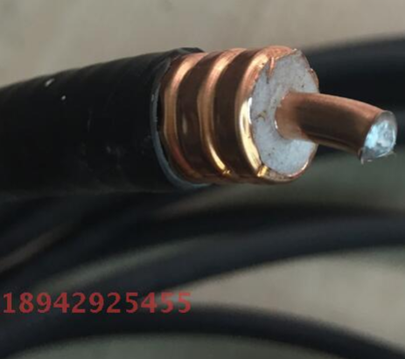

50-12饋線
所屬分類：無線天饋系統配件
50歐姆皺紋銅管同軸電纜是經多年技術研究及產品設計，并自歐洲和美國引進物理發泡絕緣生產線及氫弧焊軋紋生產線研制生產，具有多種類型、尺寸，產品性能達當今國際先進水平。
50歐姆皺紋銅管同軸電纜主要用于地面移動通訊及無線電通訊天線饋線、地面基站用天線跳線、機房用饋線及天線連接線、軍用數據信息傳輸線、超低頻、調幅及調頻無線電廣播系統、地面微波通訊、航空及航海用雷達系統、戰略等便攜式通訊系統等。
技術參數
1-5/8" | 1-1/4" | 7/8" | 5/8" | 1/2" | 3/8" | 7/8"5 | 1/2"5 | 1/4"5 | ||
結構參數 | ||||||||||
內導體 | 17.3 | 13.1 | 9.05 | 7.05 | 4.8 | 3.15 | 9.42 | 3.6 | 1.91 | |
外導體 | 46.5 | 35.8 | 24.9 | 19.80 | 13.8 | 9.53 | 24.9 | 12.2 | 6.4 | |
外護套 | 厚度 | 1.75 | 1.8 | 1.30 | 1.20 | 1 | 0.85 | 1.05 | 0.70 | 0.60 |
外徑 | 50.00 | 39.4 | 27.50 | 22.20 | 15.80 | 11.20 | 27.5 | 13.2 | 7.4 | |
重量 | 1310 | 980 | 530 | 400 | 240 | 135 | 430 | 210 | 80 | |
機械性能 | ||||||||||
最小彎曲半徑 | 單次彎曲 | 300 | 200 | 120 | 90 | 70 | 50 | 80 | 25 | 20 |
十次重復彎曲 | 510 | 380 | 250 | 200 | 125 | 95 | 125 | 30 | 25 | |
移動應用 | 500 | 450 | 350 | 300 | 400 | 200 | 200 | |||
最大垃斷力 | 3630 | 5900 | 1470 | 3630 | 1130 | 800 | 1020 | 800 | 680 | |
